STEGHERR Kreuzsprossenfräse KSF-R, S/N 43/11982, Bj. 1998 – Ref.-Nr. 102157

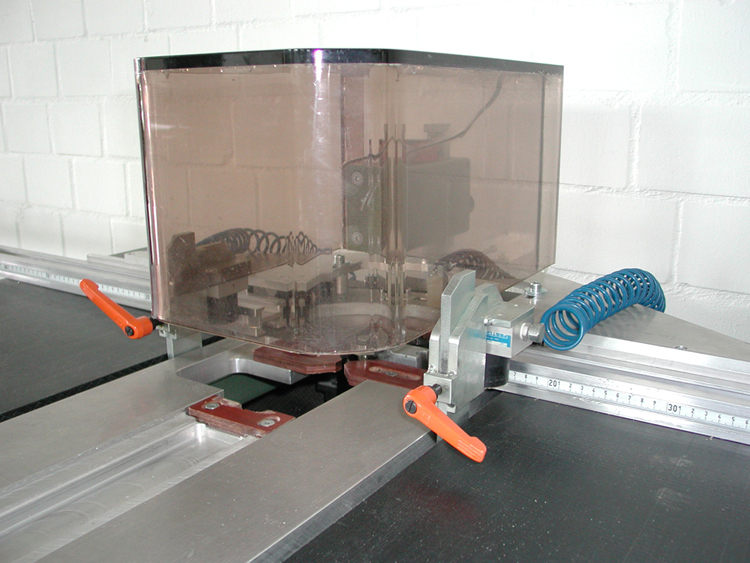

Maschine zur rationellen Herstellung aller gängigen Kreuzverbindungen



  • normale rechtwinklige Kreuzsprossen
  • Spezialanschlag für diagonale Kreuzsprossen von 35° bis 90°
  • Rundbogen (werden mit vorhandenen Werkzeugen gefräst)
  • Korbbogen (Option – es werden andere Werkzeuge benötigt)



  • Das spezielle Anschlagsystem mit einer Raster-Teilscheibe ermöglicht eine präzise und rationelle Herstellung von Verbindungen der verschiedenen Bögen mit geraden und sternförmig angeordneten Sprossen



Technische Daten

  • Profil Abmessungen min. 10 x 10 mm – max. 50 x 50 mm
  • Antriebsmotor 2,2 KW / 400 Volt / 50 Hz

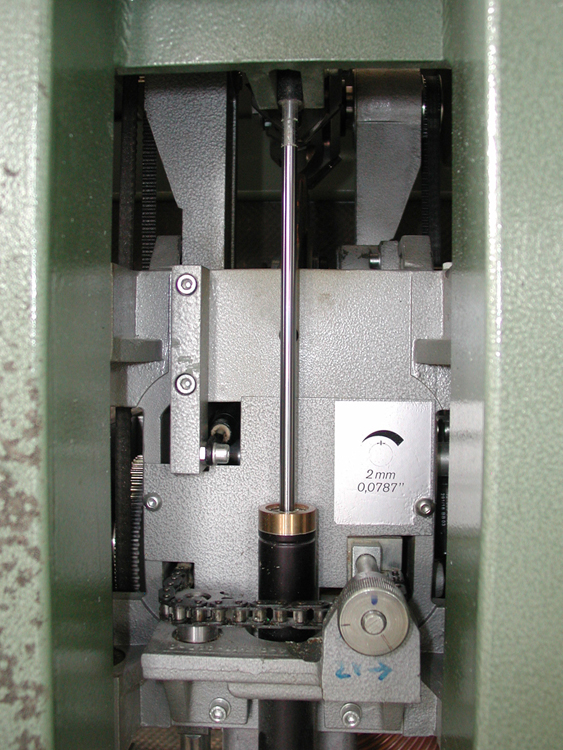

  • 3 gleichzeitig laufende WPL-Werkzeuge (2 x Profilfräser, 1 x Nuter)
  • Pneumatische Werkstückspannung über Kurzhubzylinder
  • Absaugdurchmesser D=150 mm
  • Luftgeschwindigkeit min. 20 m/sec.
  • Druckluftanschluss 6 – 8 bar
  • Verbrauch ca. 4 NL pro Fräsung bei 6 bar



Zubehör

  • 2 WPL-Werkzeugsätze
  • Werkzeugeinstellvorrichtung mit Messuhr
  • Bedienungsanleitung und Bedienungszubehör



  • Maschineabmessungen
  • Breite 1470 mm – mit Längenanschlägen 3370 mm
  • Tiefe 820 mm – mit Spezialanschlag 1520 mm
  • Arbeitshöhe 900 mm
  • Gewicht ca. 400 KG

Zustand: Maschine gebraucht, voll funktionsfähig – sehr guter Zustand

Irrtum und Zwischenverkauf vorbehalten

Interessiert? Dann rufen Sie uns an Tel. +49 (0) 5 51 – 50 88 80
