TRIMA BFM 630/140 DOOR – CNC Bearbeitungszentrum, S/N 3005302, Bj. 1999 – Ref.-Nr. 110231


zurück zur Lagerliste >

Hier sehen Sie noch einmal eine gesamte Bilder-Übersicht für TRIMA BFM 630/140 DOOR – CNC Bearbeitungszentrum.

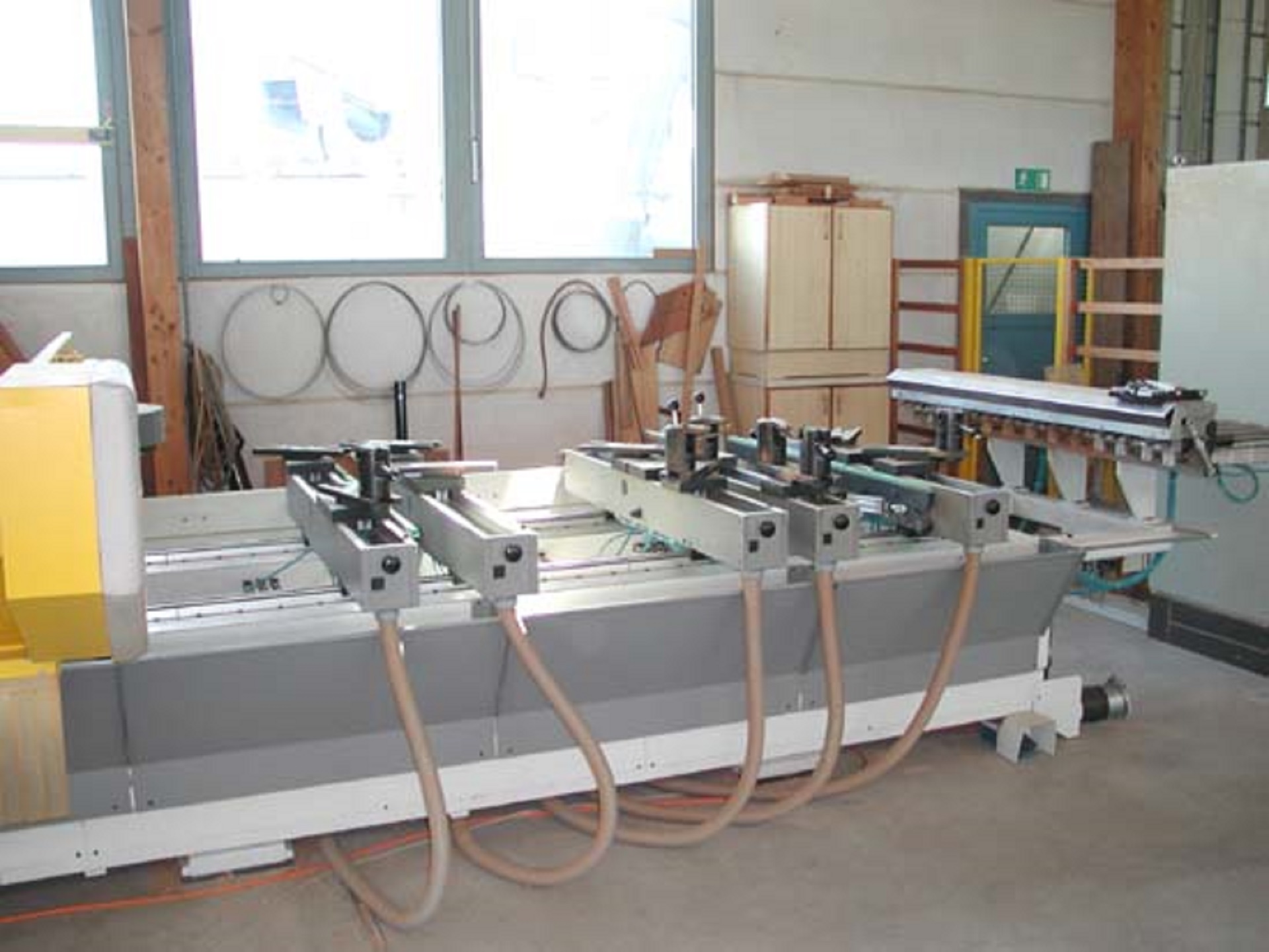

TRIMA BFM 630/140 DOOR 4-Achs CNC-Bearbeitungscentrum zur Einzelbearbeitung / Serienfertigung, Formatieren, Sägen, Fräsen, Bohren, Nuten



Technische Daten:

  •  Bearbeitungsbereich mit Fräser D=50 / L=100 mm in
    X = 6.300 mm, Y = 1.400 mm, Z = 210 mm
  • C-Achse ± 360 Grad endlos drehbar
  • Vorschub in X = 45 m/min., in Y = 35 m/min., in Z = 15 m/min.

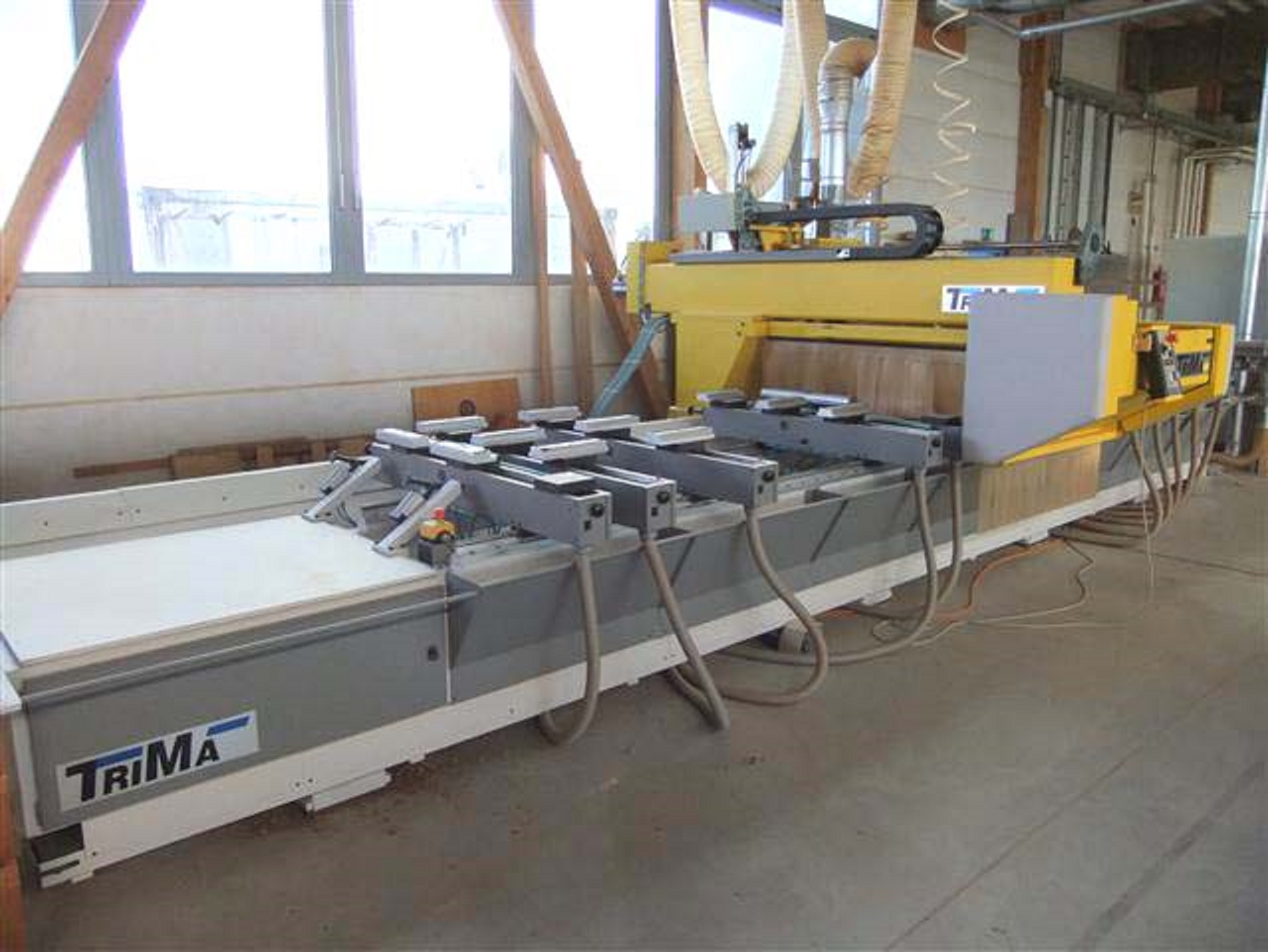

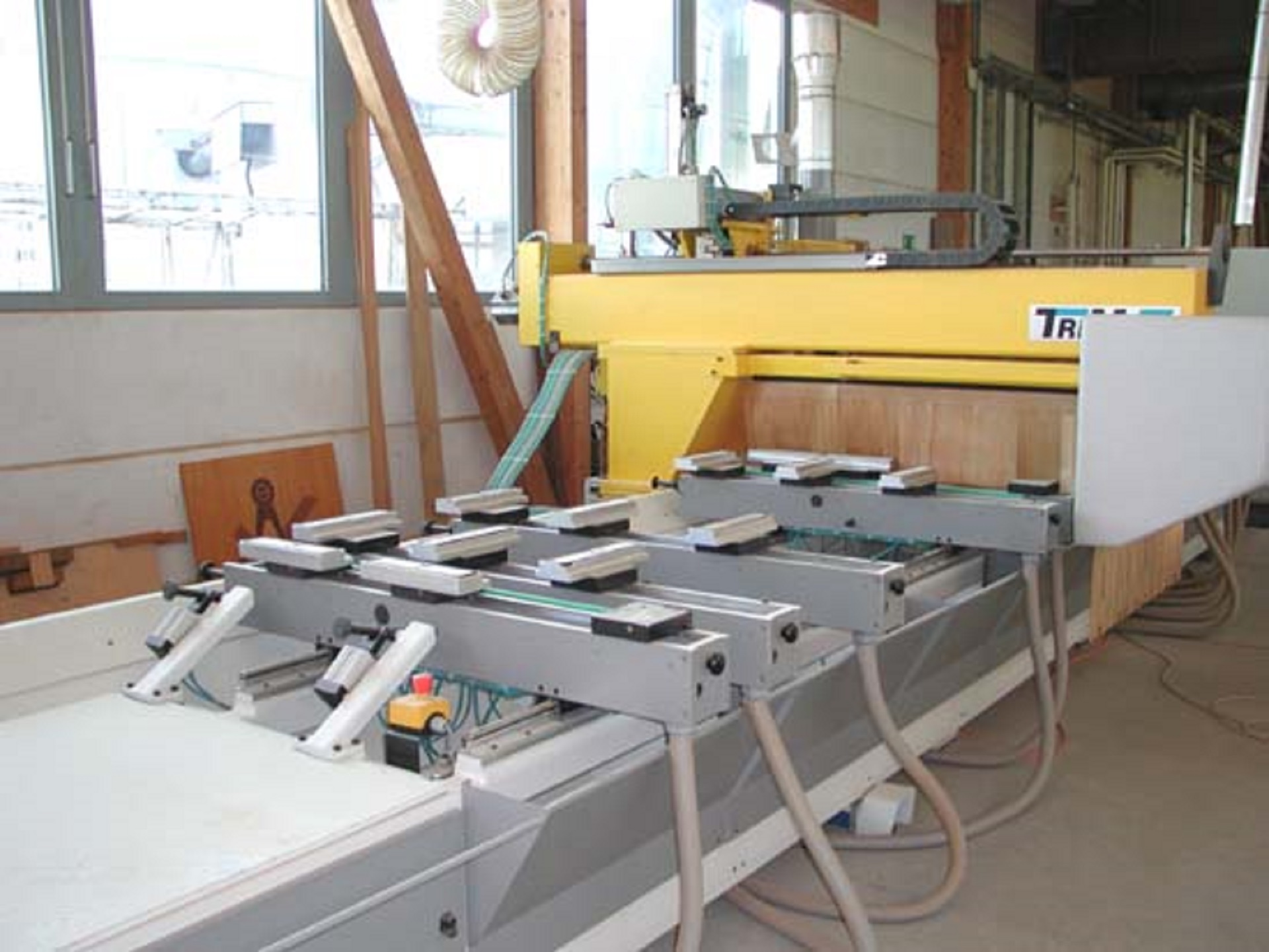

  • 10 Werkstückauflagekonsolen mit je drei Vakuumsaugern (auswechselbar)
  • Vakuumpumpe mit Saugleistung 140 m³/h
  • zusätzlicher Vakuumspeicher mit 250 Liter im Maschinengestell integriert
  • Bedientableau an der Bedienseite der Maschine zum Spannen und Lösen der Werkstücke

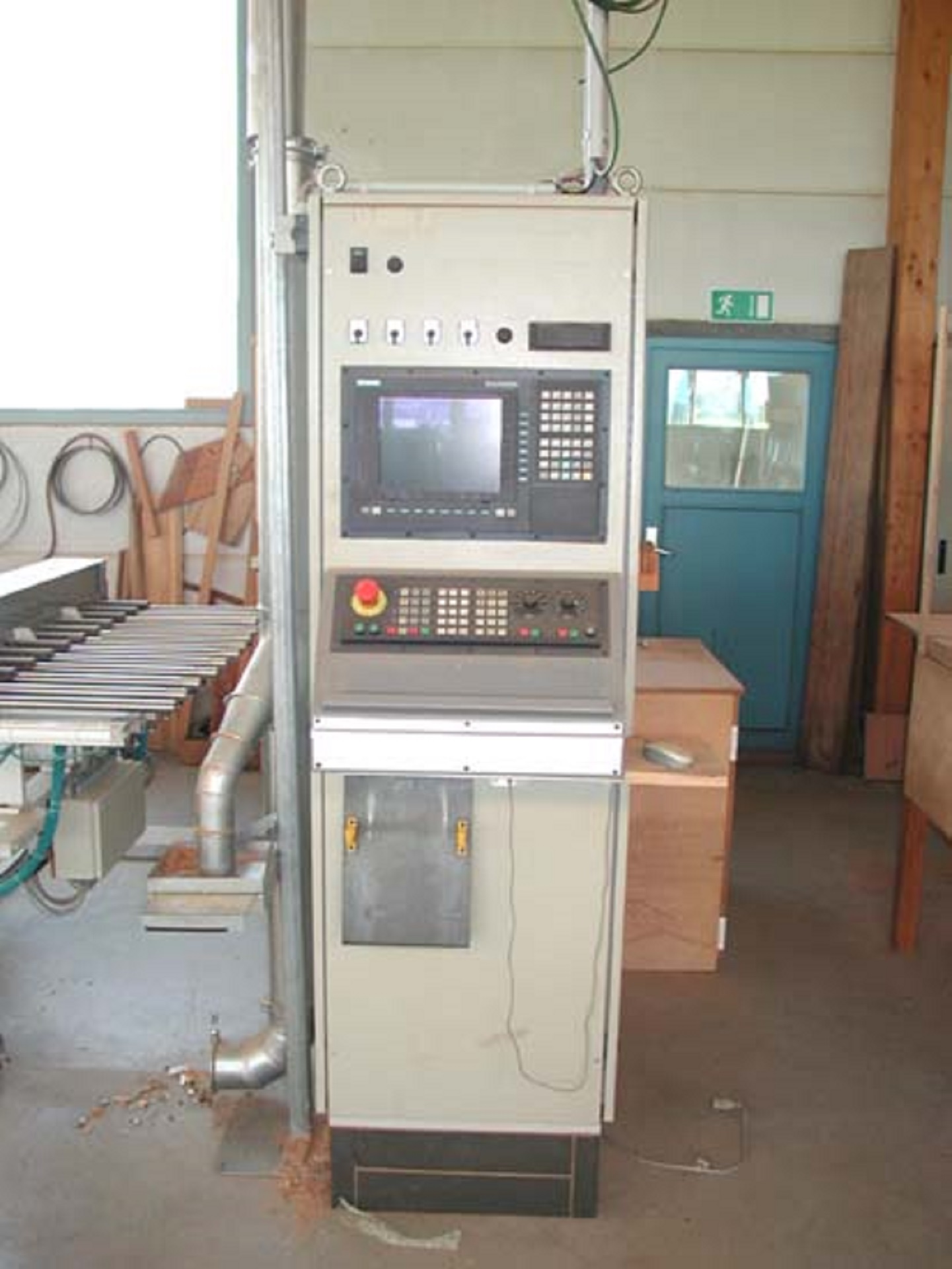

  • freistehender Schaltschrank, H=2.000 mm x T=1.200 mm x B=600 mm
  • CNC-Steuerung SIEMENS 810 DIGITAL
  • volldigitales Antriebssystem bis zu 4 Achsen linear interpolierend
  • 2D+2 Schraubenlinien-Interpolation
  • CNC – Kompaktbedienfeld, 10,4 Zoll TFT Flachdisplay
  • CNC-Drehachse mit  11 KW Fräsmotor, stufenlose Drehzahlregelung bis 17.000 U/min.
  • horizontales Oberfräsaggregat 5.5 KW (Schloßkasten) Fräseraufnahme für Spannzange ER 32
  • seitlicher linear Werkzeugwechsler für 10 Werkzeugplätze im Raster 120 mm
  • mitfahrender Werkzeugwechsler als 10-fach Tellerwechsler im Raster 120 mm

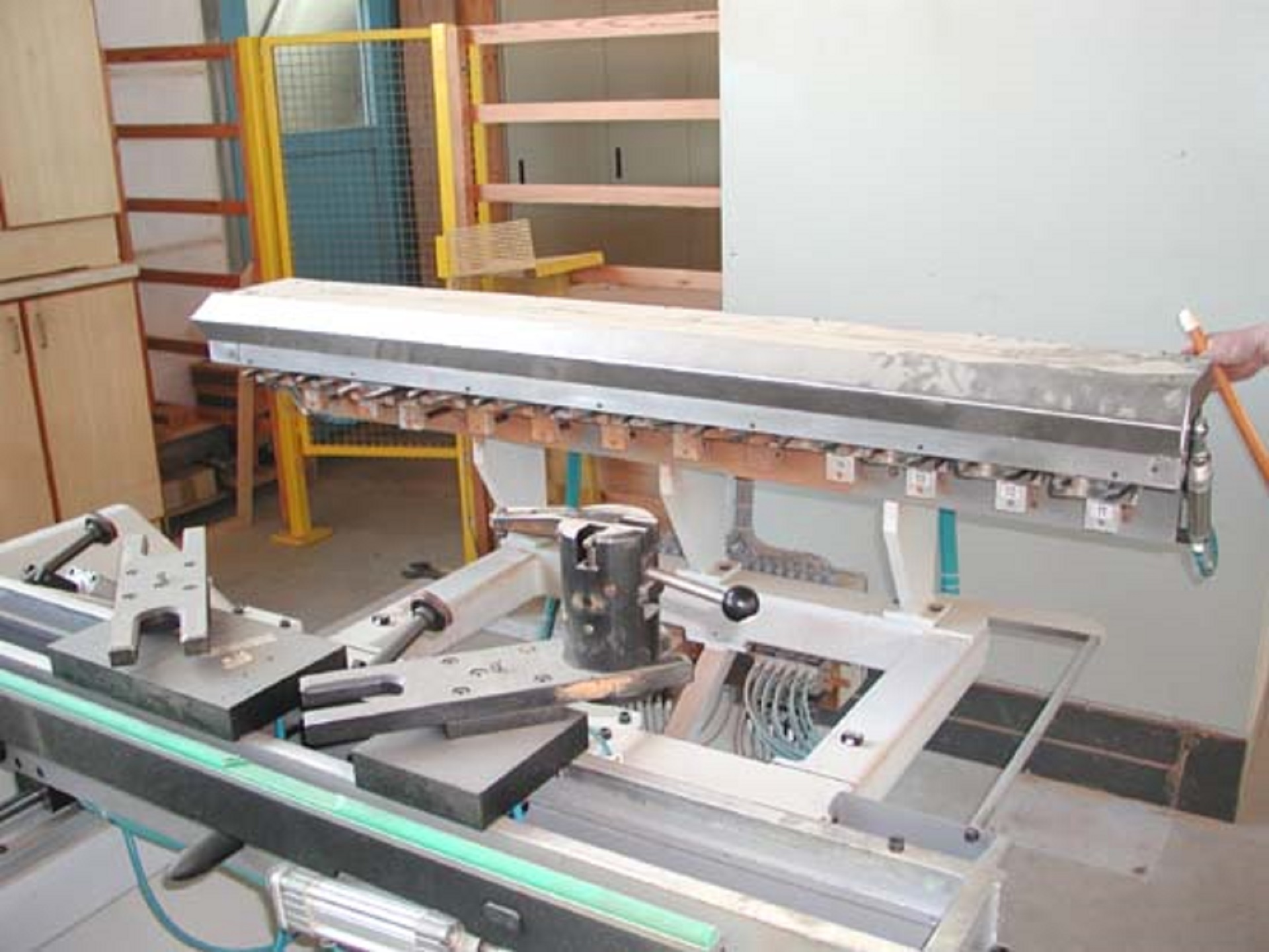

  • 12 Spannvorrichtungen für Rundbögen, 2 Aushubvorrichtung mit 4 Saugern
  • Zweifeldbedienung
  • vorgesehen für wechselseitige Werkstückbelegung

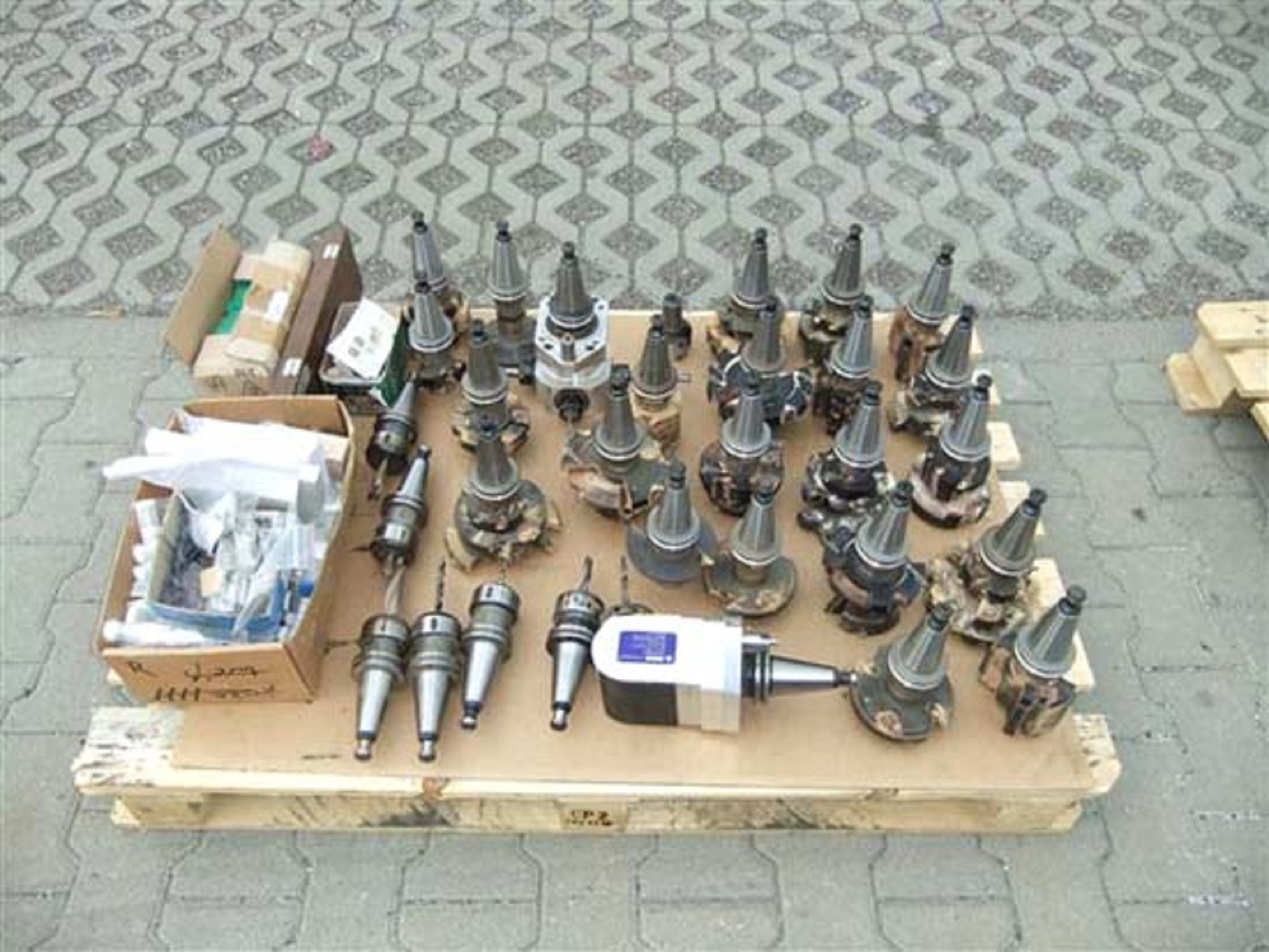

  • Kreuzkopf mit 4 Aufnahmen ERG 25 mit Adapter SK 40 und Drehmomentstütze
  • Schwenkaggregat 0-90° mit Adapter SK 40 und Spannzangenfutter bis 16 mm
  • Sägeblattaufnahme bis D=180 mm (Schwenkung wird manuell eingestellt)
  • Absaugung D=200 mm
  • Späneabfalltransportband für Späne und Reststücke



Maschinenabmessungen:

  • Länge 9.500 mm
  • Breite 4.500 mm
  • Höhe 2.300 mm
  • Maschinengewicht ca. 9.500 kg



Zustand: Topzustand

Zahlung: Vor Übergabe / Verladung

Lieferzeit: sofort ab Lager

Irrtum und Zwischenverkauf vorbehalten

Interessiert? Dann rufen Sie uns an Tel. +49 (0) 5 51 – 50 88 80
