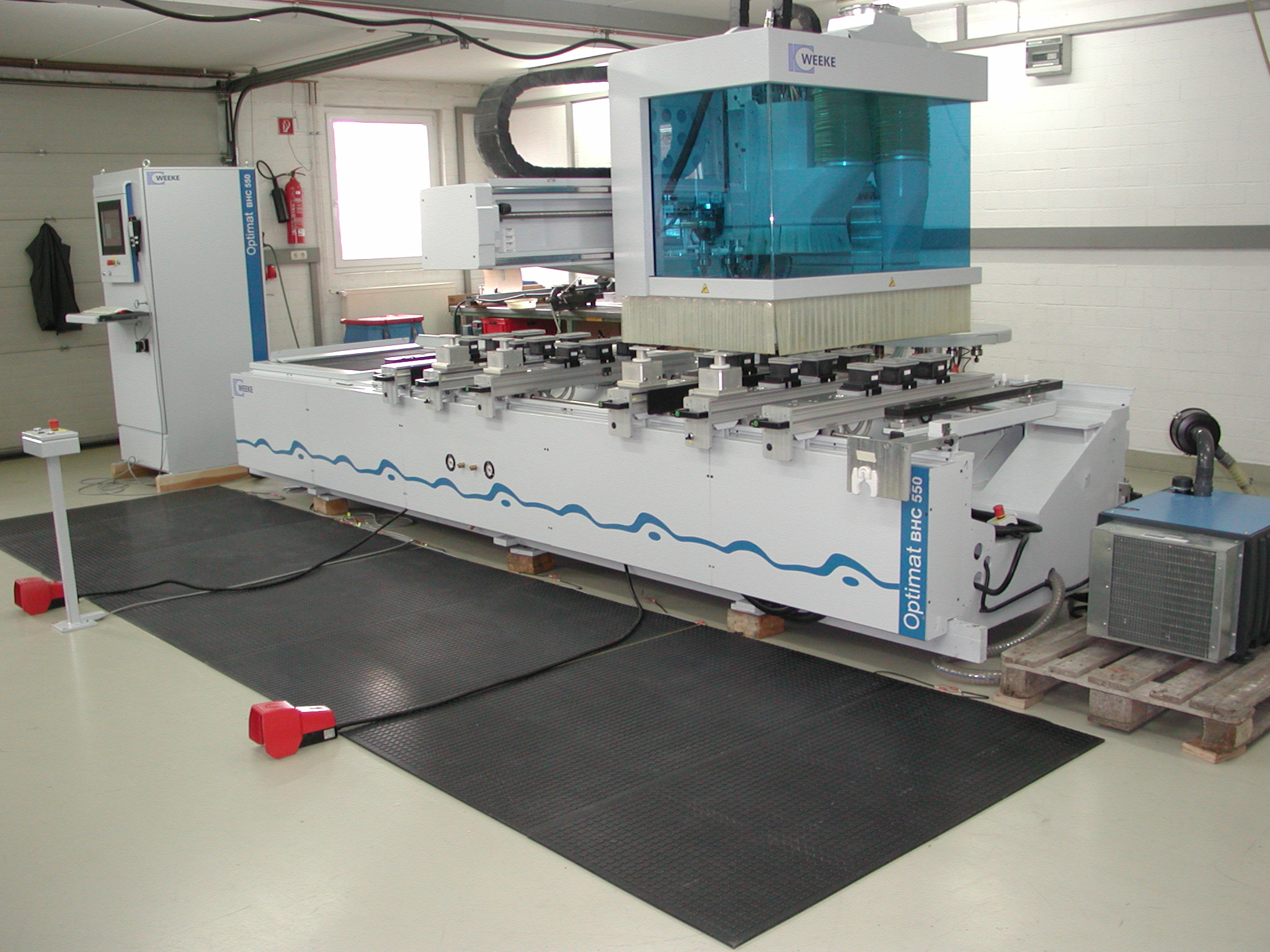

WEEKE VENTURE 5 Optimat BHC 550

• CNC Bearbeitungszentrum, C-Achse mit stufenlosem Schwenkbereich von 360° und
  FLEX 5-Schnittstelle (A-Achse), Arbeitstisch X=3.250 mm Y=1.300 mm Z=150 mm

Verfahrwege

• X-Achse 3.850 mm
• Y-Achse 2.015 mm
• Z1-Achse 525 mm
• Z2-Achse 250 mm

 Geschwindigkeit

• X-Achse 80 m/min.
• Y-Achse 60 m/min.
• Z-Achse 20 m/min.

 Technische Daten

• 6 Werkstückauflagekonsolen L=1.300 mm, in X-Richtung stufenlos verstellbar, Leuchtdiodenbänder zur Positionierung der Werkstückauflagen in Y-Richtung, 1 Leuchtdiodenband zur Positionierung der Werkstückauflagen in X-Richtung
• 12 Vakuumsauger (schlauchlos) L=114 mm x B=160 mm x H=100 mm
• 6 Vakuumsauger (schlauchlos) L=125 mm x B=75 mm x H=100 mm
• 4 Multiklemmspanner (schlauchlos) für Werkstückdicke bis 42 mm
• Vakuumpumpe mit 100 kbm/h Saugleistung
• Hauptspindel (wassergekühlt) 12 KW
• Werkzeugaufnahme HSK-F63
• Drehzahl stufenlos programmierbar von 1.250 – 24.000 1/min.
• automatischer Tellerwerkzeugwechsler 14-fach am Support in X-Richtung mitfahrend
• automatischer Tellerwerkzeugwechsler 8-fach am Support in Y-Richtung mitfahrend

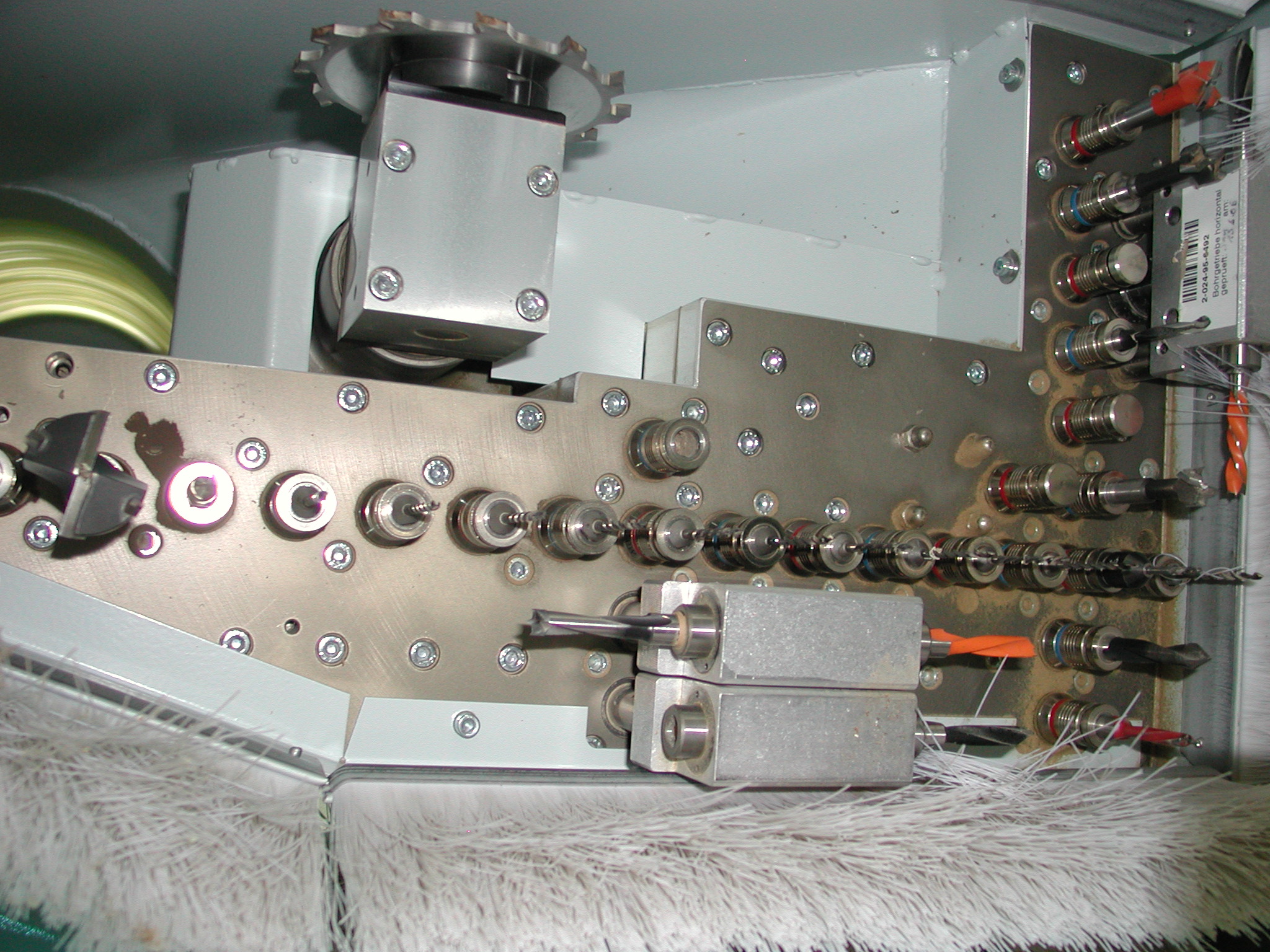

• vertikales Bohraggregat V25 HIGH SPEED 7500, Drehzahl 1.500 – 7.500 1/min. frequenzgeregelt 2,7 kW
• 25 vertikale Spindeln (in X und Y-Richtung) einzeln abrufbar, im Raster 32 mm, Bohrtiefe max. 38 / 55 mm, Bohreraufnahme Ø 10 mm mit Schnellwechselsystem, max. Bohrer Ø 35 mm
• horizontales Bohrgetriebe Drehzahl 1.500 – 7.500 1/min. frequenzgeregelt, 4 Spindeln in X-Richtung und 2 Spindeln in Y-Richtung im Raster 32 mm, Bohrtiefe max. 38 mm, Bohreraufnahme Ø 10 mm, max. Bohrer Ø 20 mm
• Nutsägeaggregat in X-Y Richtung 90° schwenkbar, Schnitttiefe max. 30 mm, Drehzahl 1.500 – 7.500 1/min. frequenzgeregelt, max. Werkzeugdurchmesser 125 mm
• FLEX-5 Säge- / Fräs- und Bohraggregat
• PICK-UP Platz
• Software POWERCONTROL SYSTEM, WOODWOP Version 5.0
• Maschine mit Trittschutzmatten
• linker und rechter Schutzzaun und Sicherheitstür
• Platzbedarf ca. L=6.580 mm T=4.650 mm H=2.700 mm

Maschinenabmessung

• Länge 6.350 mm
• Breite 2.550 mm
• Höhe 2.450 mm
• Gewicht ca. 6.500 kg


Maschine technisch und optisch in neuwertigem Zustand
