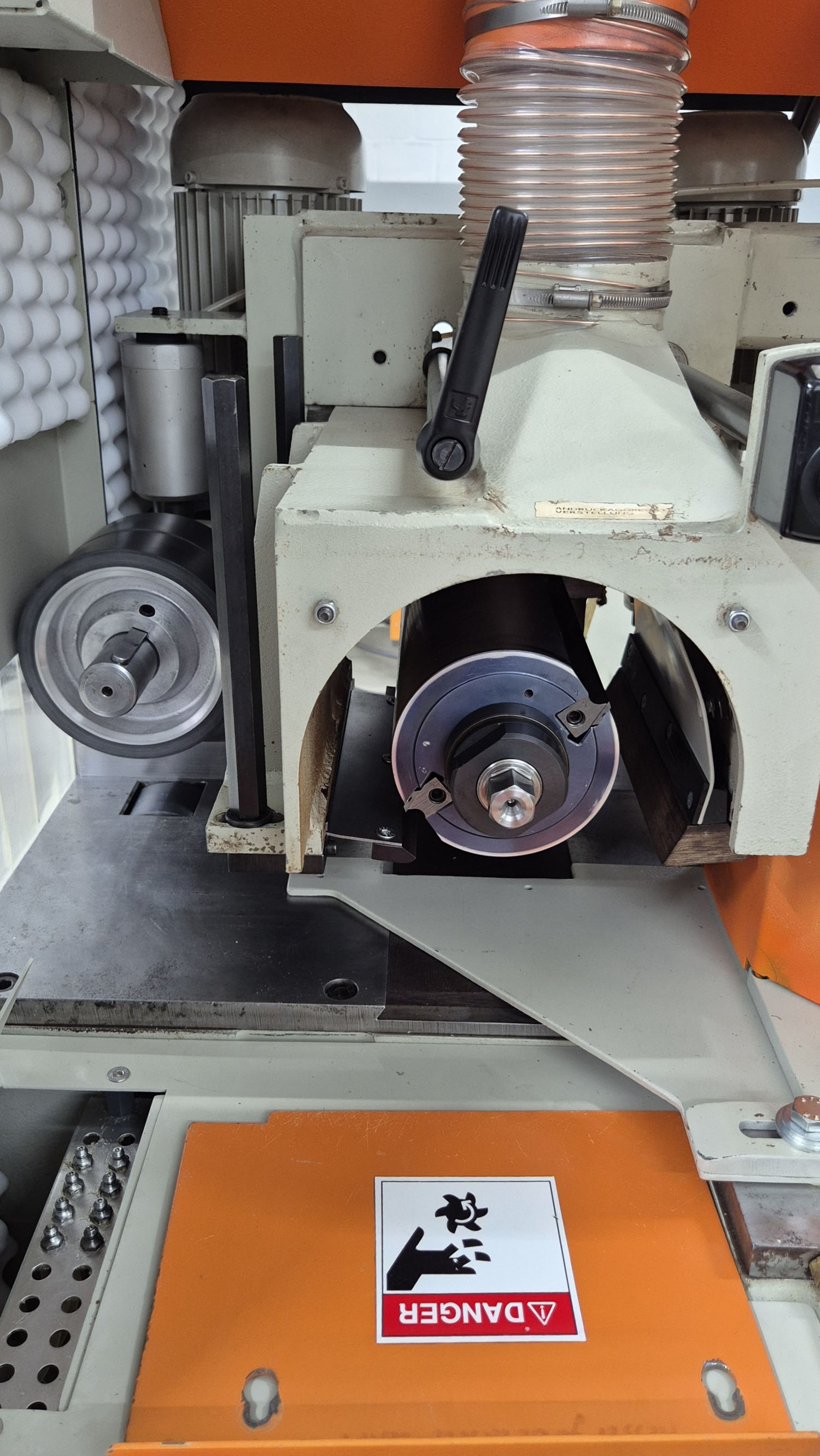

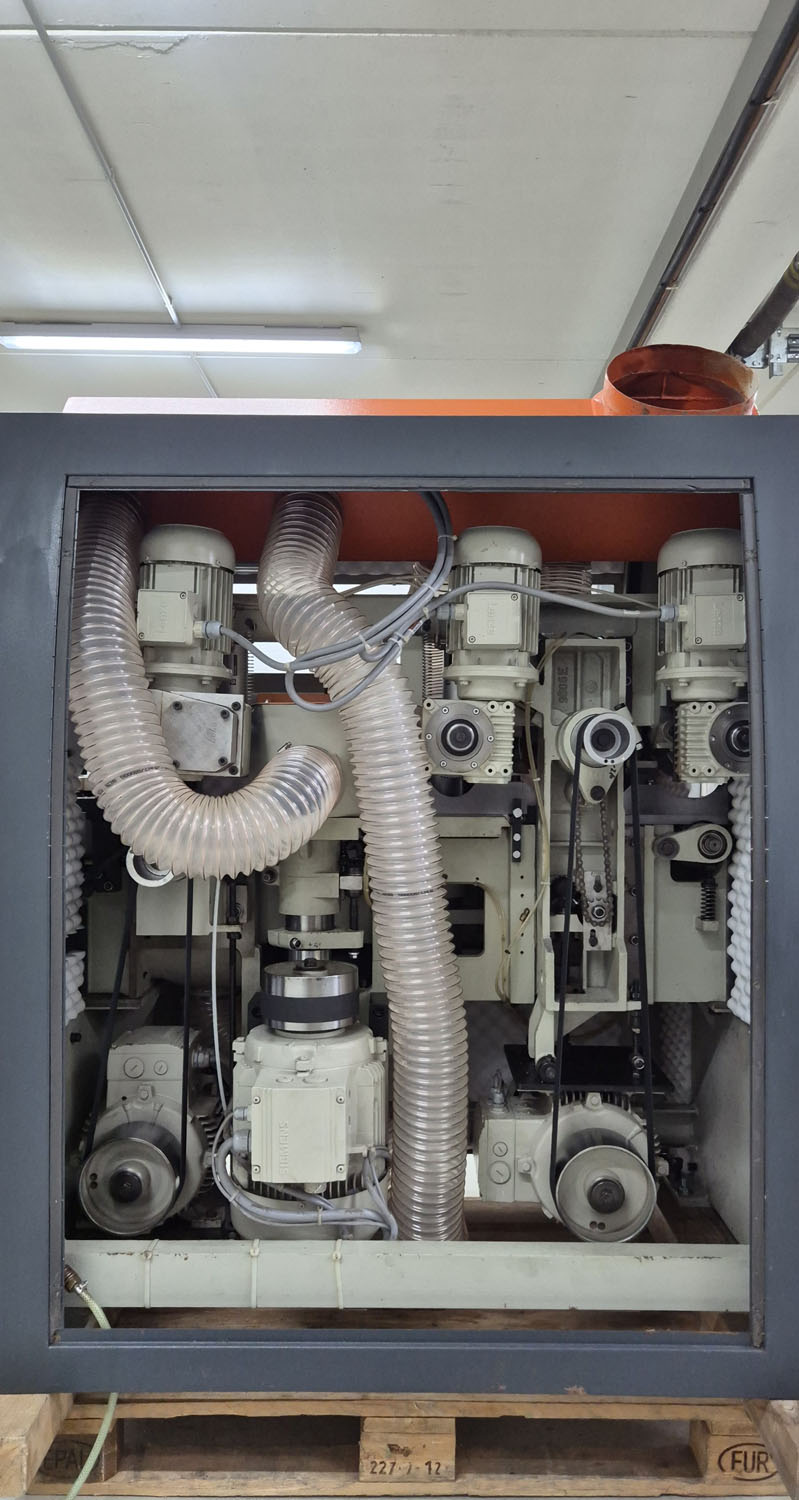

Hier sehen Sie noch einmal eine gesamte Bilder-Übersicht für die komplette WEINIG Quattromat Q23P

WEINIG Quattromat Q23P

 Maschine mit Vollverkleidung und integriertem Schall- und Staubschutz.

Technische Daten:

• Hobelbreite: min. ca. 13 mm / max. 230 mm (bei 125 mm Flugkreis)
• Hobelhöhe: min. ca. 6 mm / max. 120 mm (bei 125 mm Flugkreis)
• Vorschub: 8 m/min., Vorschubmotor 1,5 KW

Spindelfolge:

1. Spindel unten, Motor 5,5 KW
2. Spindel rechts (Füge) / 3. Spindel links, Motor 7,5 KW
3. Spindel oben, Motor 5,5 KW

• Spindeldurchmesser D = 40 mm

Zubehör/Extras:

• Abrichttisch 2000 mm mit Fügelineal (Verstellweg 10 mm)
• Falzeinrichtung mit Fügefalzfräser
• Manuelle Waxpumpe
• Pneumatischer Andruck der Vorschubwalzen
• Einzugwalze vor Abrichte pneumatisch getaktet
• Zentrale Position der Schmierstellen an der Maschinenvorderseite
• SICO-Zählwerke
• Satz Hobelköpfe WEINIG Centrolock 533
• Bedienungsanleitung, Bedienungswerkzeug, Ersatzteilkatalog und Elektroplan

Absaugung / Anschluß / Abmessung:

• Zentralabsaugstutzen ø 250 mm
• Luftgeschwindigkeit: 26-30 m/s
• Gesamtanschluß ca. 19 KW

Maschinen-Abmessung:

• Länge: 3.050 mm
• Breite: 1.230 mm
• Höhe: 1.640 mm

Zustand:

• Die Maschine befindet sich technisch und optisch in sehr gutem Zustand

Alle Änderungen, Fehler in den technischen Daten vorbehalten. Keine Garantie auf gedruckte Daten. Irrtum und Zwischenverkauf vorbehalten.
