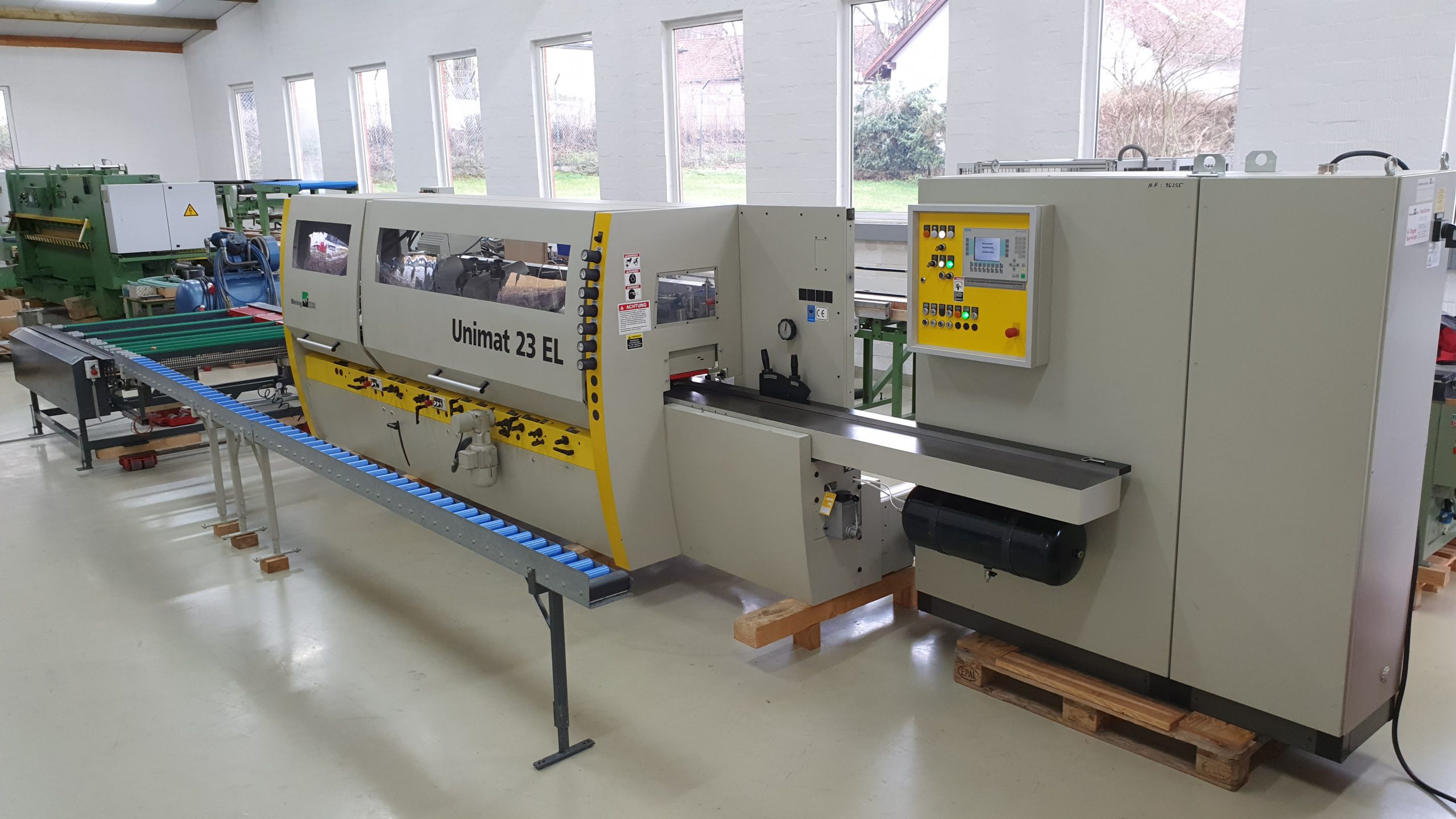

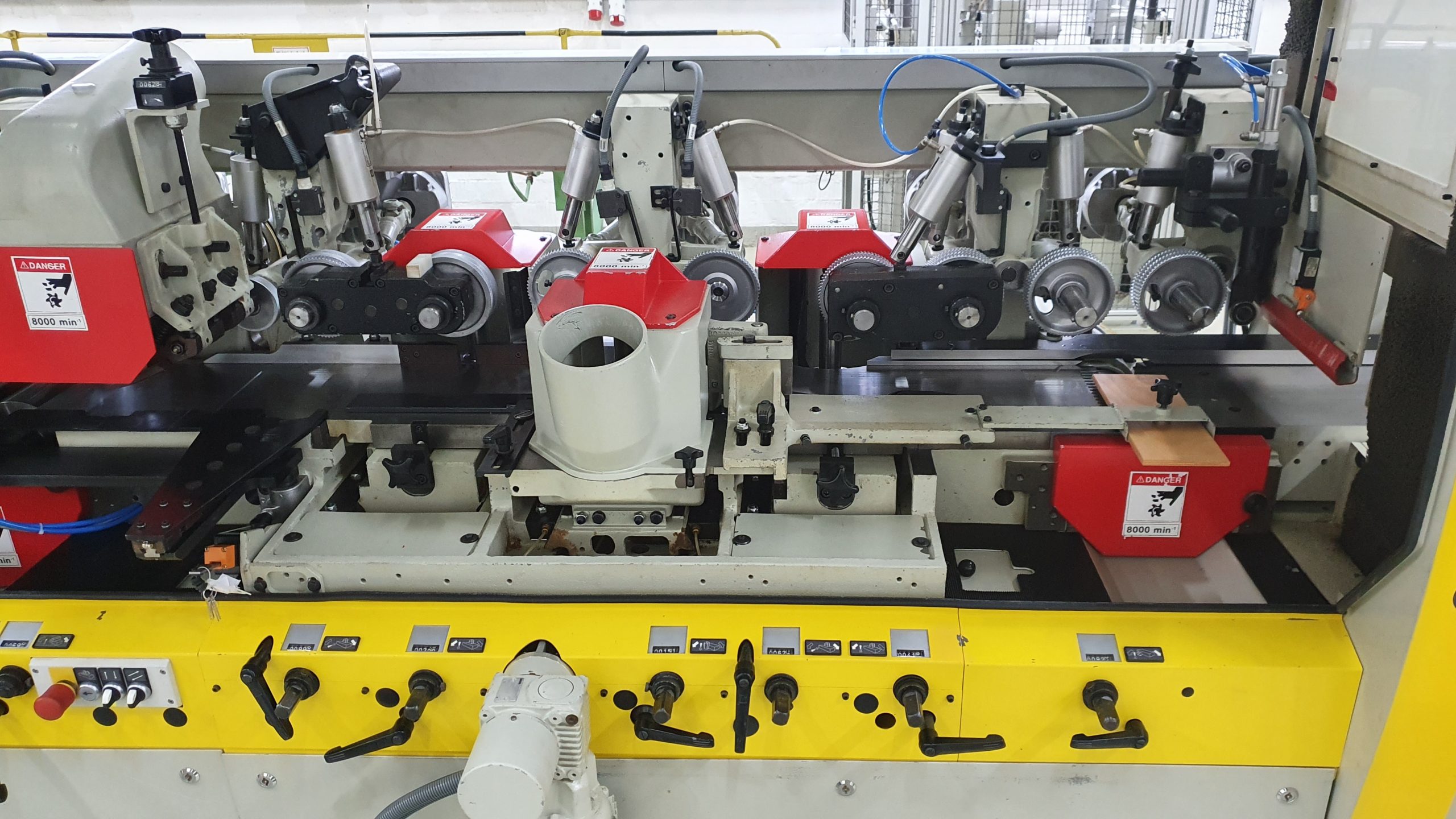

Hier sehen Sie noch einmal eine gesamte Bilder-Übersicht für WEINIG Unimat 23 EL

WEINIG Kehlautomat mit 2-Achsen ATS-Positioniersteuerung – Fensterbauversion

• Arbeitsbreite max. 230 mm
• Arbeitshöhe max. 130 mm
• Abrichttisch mit Fügelineal 2.500 mm
• Alle Spindeln in HL-Lagerung
• Spindeldrehzahl 8.000 1/min.
• Kurzteilepaket 490 mm
• Einzugwalze vor Abrichte pneum. HOCH-TIEF getaktet
• Vorschubmotor mit Bremse 4 KW
• Vorschubgeschwindigkeit 5 – 24 m/min.

1. Spindel unten (horizontal), Bremsmotor 7,5 KW

• Spindeldurchmesser 40 mm
• Werkzeugflugkreis 125 – 180 mm
• Falzeinrichtung
• Absaugung D = 140 mm

2. Spindel rechts (vertikal), Bremsmotor 7,5 KW

• Spindeldurchmesser 40 mm
• Werkzeugflugkreis 112 – 250 mm
• max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
• Kehltiefe max. 35 mm
• Verstellweg axial max. 80 mm
• Spindel pneum. über Wahlschalter axial (75 mm) gesteuert
• Absaugung D = 140 mm

3. Spindel links (vertikal), Bremsmotor 7,5 KW

• Spindeldurchmesser 40 mm
• Werkzeugflugkreis 112 – 200 mm
• Kehltiefe max. 35 mm
• Verstellweg axial max. 80 mm
• ATS -System autom. Positioniersteuerung VOR / ZURÜCK
• seitlicher Rollenandruck gefedert
• Druckschuh vor linker Spindel
• Absaugung D = 140 mm

4. Spindel rechts (vertikal), Bremsmotor 7,5 KW

• Spindeldurchmesser 40 mm
• Werkzeugflugkreis 112 – 200 mm
• Kehltiefe max. 35 mm
• Verstellweg axial max. 80 mm
• Absaugung D = 140 mm

5. Spindel oben (horizontal), Bremsmotor 7,5 KW

• Spindeldurchmesser 40 mm
• Werkzeugflugkreis 112 – 200 mm
• Kehltiefe max. 35 mm
• Verstellweg axial max. 45 mm
• Elektrische HOCH / TIEF Verstellung
• Spindel pneum. axial 40 mm getaktet
• Andruck nach oberer Spindel pneum. getaktet
• Absaugung D = 140 mm

6. Spindel unten (horizontal), Bremsmotor 7,5 KW

• Spindeldurchmesser 50 mm
• Werkzeugflugkreis 112 – 250 mm
• Kehltiefe max. 15 mm
• Verstellweg axial max. 45 mm
• Absaugung D = 140 mm

7. Spindel oben (horizontal), Bremsmotor 7,5 KW

• Spindeldurchmesser 50 mm
• Werkzeugflugkreis 112 – 200 mm
• Kehltiefe max. 35 mm
• Verstellweg axial max. 45 mm
• ATS -System autom. Positioniersteuerung HOCH / TIEF
• Spindel pneum. axial 40 mm getaktet
• Andruck nach oberer Spindel pneum. getaktet
• Absaugung D = 140 mm

8.  Spindel Sägeaggregat von oben

• Aggregat zum Austrennen der Glasleiste
• HOCH-TIEF getaktet
• Motor 2,2 KW
• Absaugung D = 80 mm
• Sägeblatt D = max. 180 mm
• Glasleistenabführung pneumatisch getaktet

Maschinenbeschreibung

• 2 x Führungslineal (Länge 800 + 1.180 mm) nach linker Spindel, pneumatisch getaktet, einsetzbar bis Fertigholzhöhe 10 mm
• Druckschuh vor oberer Spindel mit mech. Digitalanzeige
• Abführung nach oberer Spindel mit mech. Digitalanzeige
• Automatische 2-Achsen Positionierung radial für Spindel 3 + 7, pro Spindel sind bis zu 150 Maße programmierbar, motorische Verstellung der Spindeln auf die vorgewählte Position, Werkzeugdurchmesser kann frei programmiert werden
• Elektrische Höhenverstellung der oberen Spindeln und des Vorschubs
• zentrale Position von Schmierstellen an der Maschinenvorderseite
• GFK Schallschutz und Sicherheit-Vollverkleidung

Maschinenabmessungen

• Länge 5.700 mm
• Breite 1.800 mm
• Höhe 2.150 mm
• Maschinengewicht ca. 6.000 kg



WEINIG Rücklaufmechanisierung RF 902, S/N 96256, Bj. 2002

Werkstückrückführung (Ein-Mann-Bedienung)

• Vorschubgeschwindigkeit des Kehlautomaten max. 22 m/min.
• Max. 40 Takte pro Minute
• Werkstückabmessungen Länge 250 – 3500 mm
• Werkstückabmessungen Breite 30 – 230 mm
• Werkstückabmessungen Dicke min. 10 mm
• Querförderer Geschwindigkeit konstant 30 / 60 m/min.
• Förderweg 1.500 mm
• angetriebene Rollenbahn pneumatisch getaktet
• Quertransport mit angetriebener Rücklaufrollbahn
• Abmessung Länge 2.600 mm x Breite 2.100 mm
• Rücklaufrollbahn (nicht angetrieben) Länge 4.500 mm
• Arbeitshöhe 800 – 1.000 mm

(techn. Daten lt. Hersteller – ohne Gewähr!)

Maschine technisch und optisch in sehr gutem Zustand
