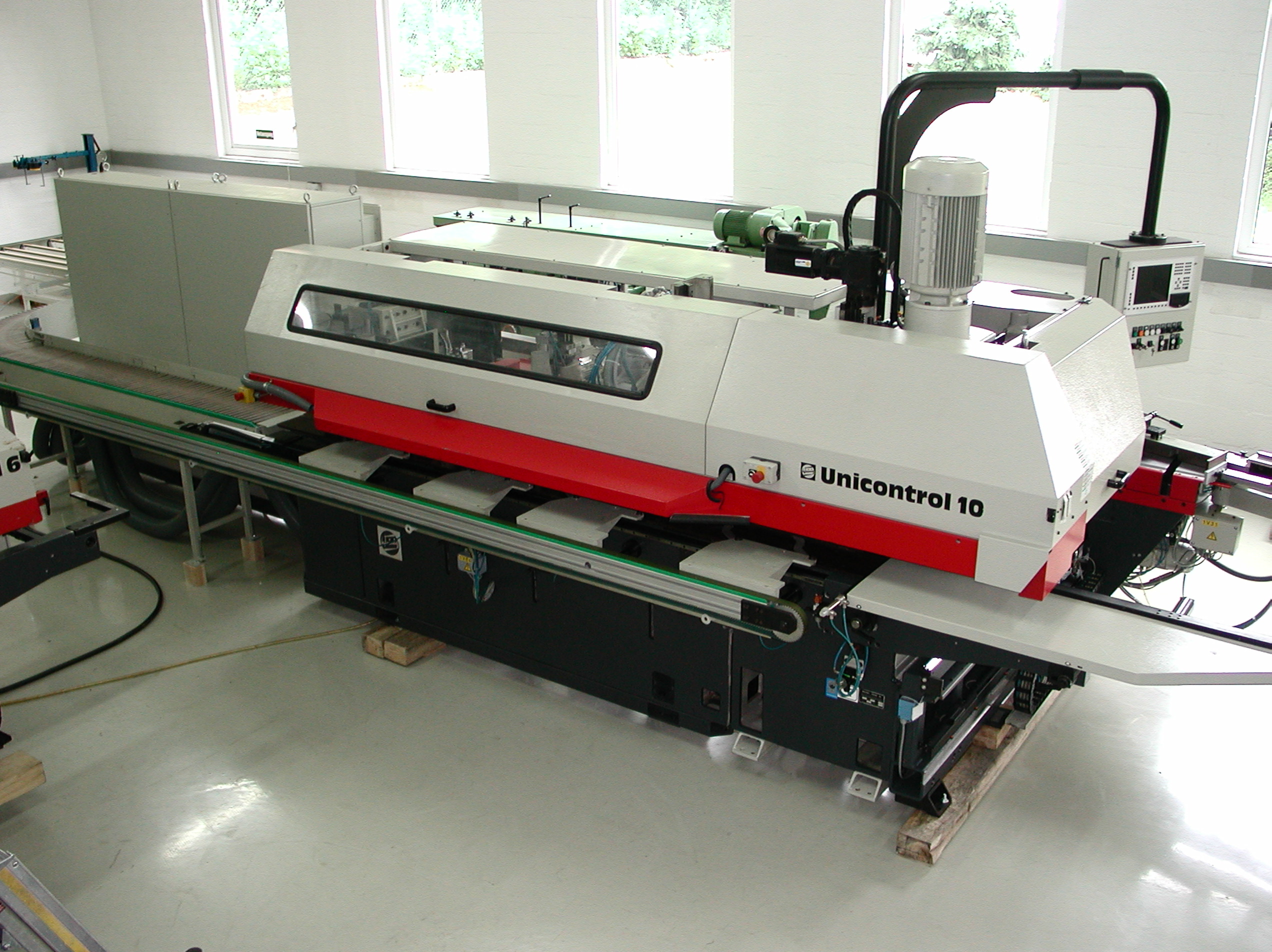

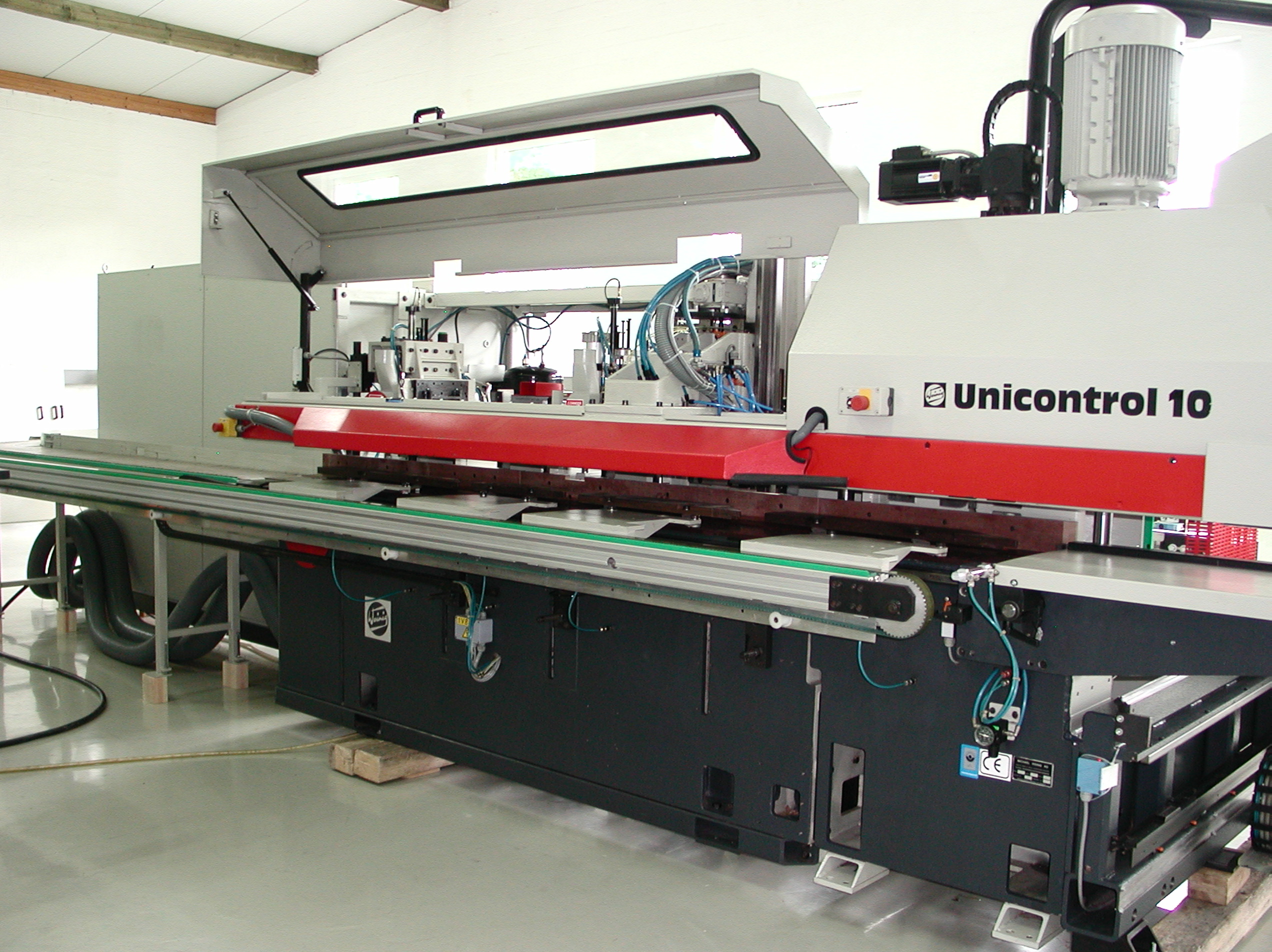

WEINIG Unicontrol 10 CNC

 1. Ablängsäge Motor 3,7 kW

• Drehzahl 2.880 U/min.
• Werkzeugdurchmesser max. D=400 mm x d=40 mm
• Laserrichtlicht zur Erkennung des Sägeabschnitts
• elektronischer Längenanschlag bis 3.600 mm

2. Zapfenschneid- und Schlitzspindel axial CNC-gesteuert

• Werkzeughub stufenlos / variabel
• Werkzeugspannlänge 640 mm
• Werkzeugdurchmesser max. 400 mm
• Spindel D=50 mm
• Motorstärke 15 kW
• Spindeldrehzahl 2.925 U/min.

3. Profilierspindel (vertikal rechts) axial CNC-gesteuert

• Werkzeughub stufenlos / variabel
• Werkzeugspannlänge 320 mm
• Spindel D=50 mm
• Werkzeugflugkreis max. 232 mm
• Motorstärke 11 kW
• Spindeldrehzahl 6.000 U/min.

4. Profilierspindel (vertikal rechts) axial CNC-gesteuert

• Werkzeughub stufenlos / variabel
• Werkzeugspannlänge 320 mm
• Spindel D=50 mm
• Werkzeugflugkreis max. 232 mm
• Motorstärke 11 kW
• Spindeldrehzahl 6.000 U/min.

5. Profilfräsaggregat horizontal oben – 1 Werkzeug

• Werkzeugspannlänge 40 mm
• Spindel D=40 mm
• Radialverstellung getaktet 8 Postionen über Pneumatikrevolver

6. Profilierspindel (vertikal rechts) axial CNC-gesteuert

• Werkzeughub stufenlos / variabel
• Werkzeugspannlänge 320 mm
• Spindel D=50 mm
• Werkzeugflugkreis max. 232 mm
• Motor 11 kW
• Spindeldrehzahl 6.000 U/min.

7. Profilfräsaggregat (Beschlagspindel) vertikal rechts

• Werkzeugspannlänge 160 mm
• Spindel D=40 mm
• Radialverstellung getaktet 8 Postionen über Pneumatikrevolver
• Axialverstellung getaktet 8 Postionen über Pneumatikrevolver
• Motor 3,8 kW

8. Profilfräsaggregat horizontal unten

• 1 Werkzeug – 2 Positionen – radial 4 Positionen mit Revolver

Zubehör:

• Schrägfenstereinrichtung mit elektronische Winkelanzeige

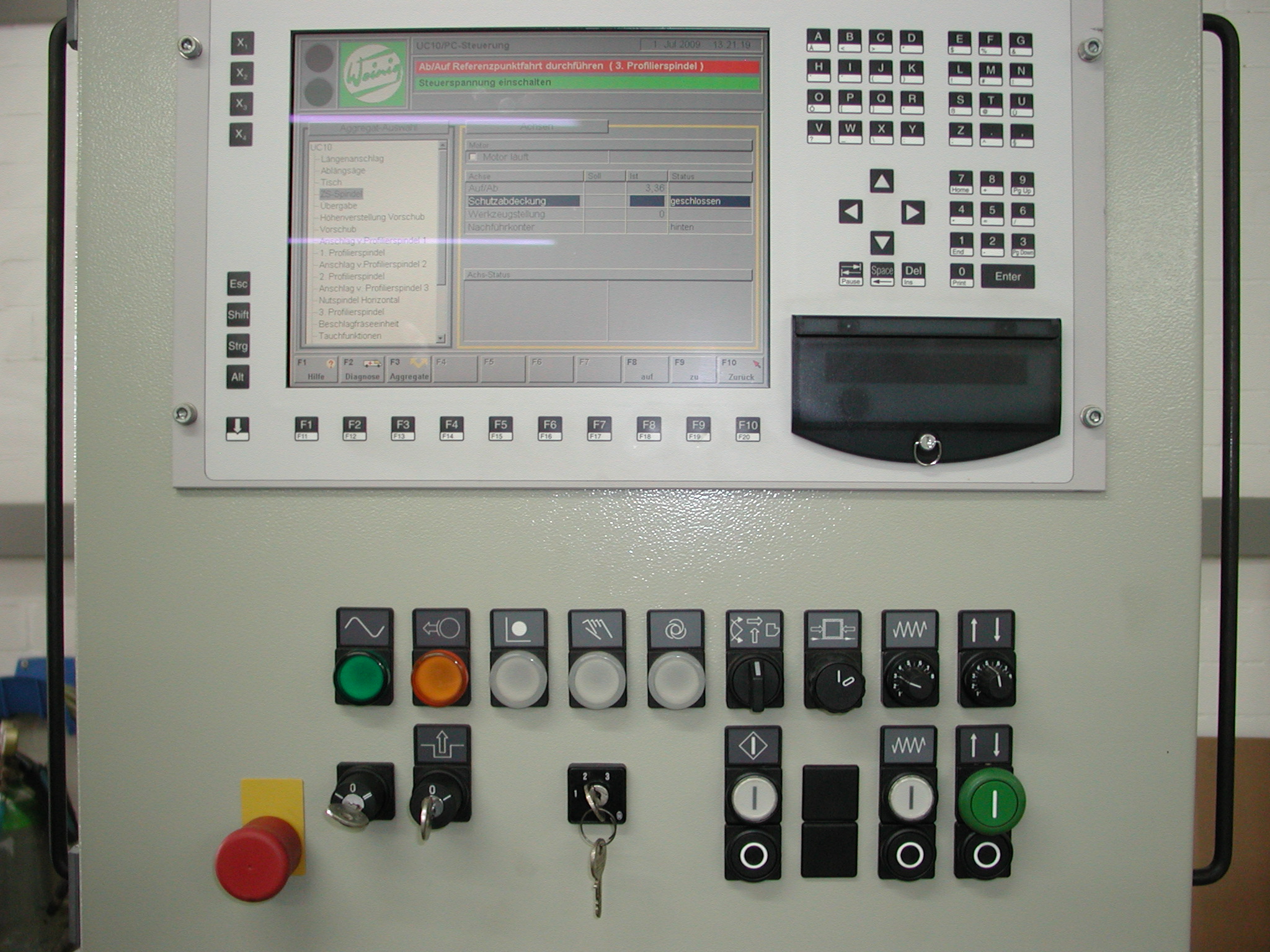

• PC-Steuerung Nexus, online-fähig
• Umfräseinrichtung mit langer Auflageschiene und Gleitband
• Doppelteilepaket

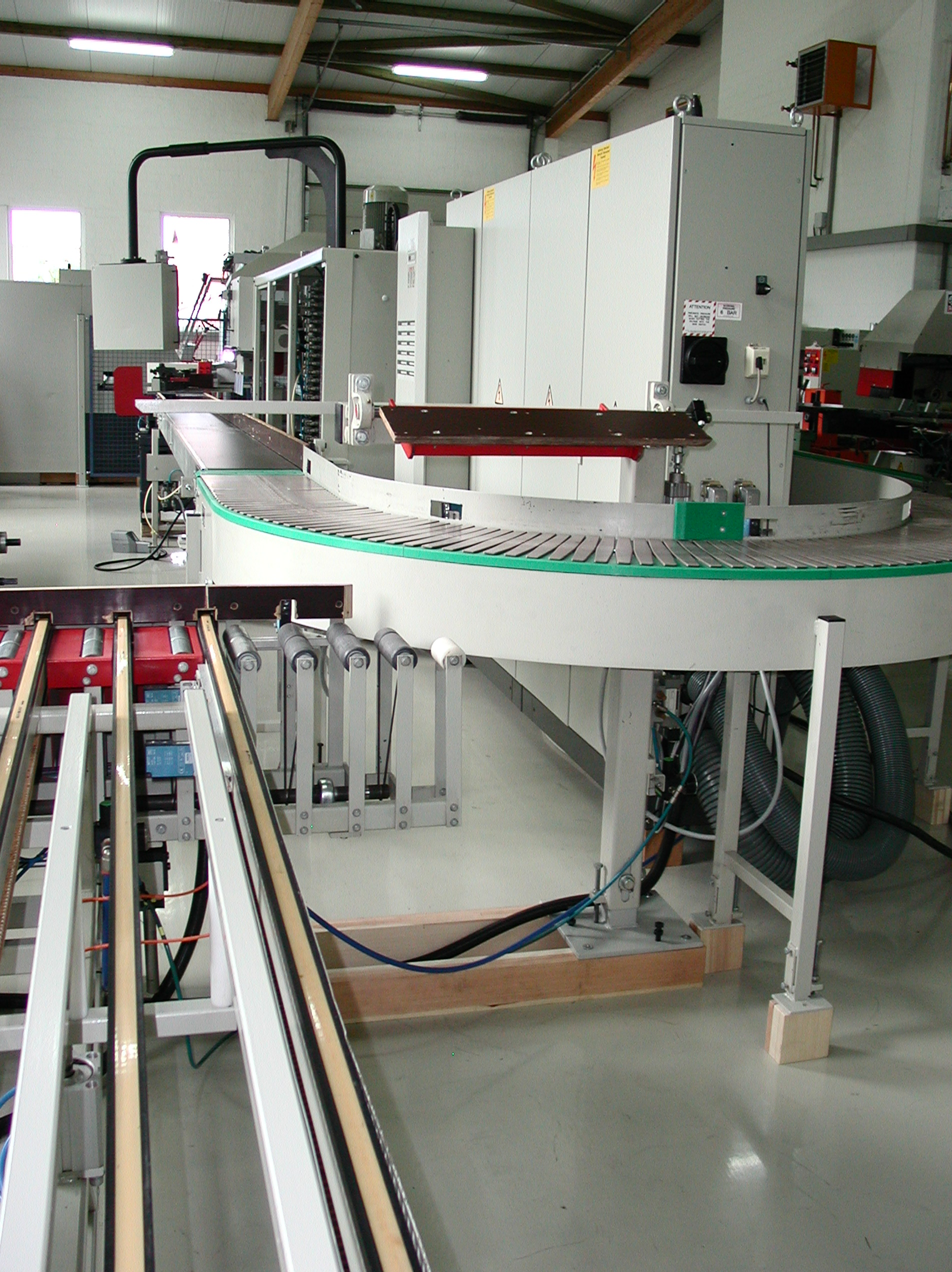

• automatischer Lamellenförderer / Rückfördereinrichtung
• Holzausweiser zum geraden Weitertransport auf Längs- und Querförderer LKF-1 (RECHTS) – Förderlänge 3.500 mm (als Puffer zur Rahmenpresse), Abmessung B=2.100 mm, L=4.000 mm, H=820-1.000 mm

Maschinenabmessung

• Länge 14.500 mm
• Breite 4.650 mm
• Gesamtanschluß 83 kW

Maschine technisch und optisch in sehr gutem Zustand
